Remplacer les pinces de vitrage d'un balcon, introuvables après 50 ans d'UV et d'air marin — une rétroconception, en ASA pour la tenue aux intempéries.
Notre client souhaitait remplacer les pinces maintenant les vitres en plexiglas de son balcon. Les pièces d’origine, installées depuis une cinquantaine d’années, étaient fortement dégradées par leur exposition permanente au vent et à l’air marin. L’objectif était de retrouver une fixation fiable, tout en conservant l’apparence du système existant.
Les anciennes pinces n’étant plus disponibles, il était nécessaire de concevoir une nouvelle version capable de reprendre exactement leur fonction.
La future pièce devait :
À partir d’une pince existante, nous avons réalisé une rétroconception afin de produire une version adaptée à une fabrication en impression 3D.
Notre objectif était de proposer une solution :

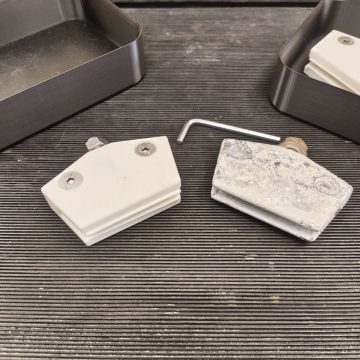

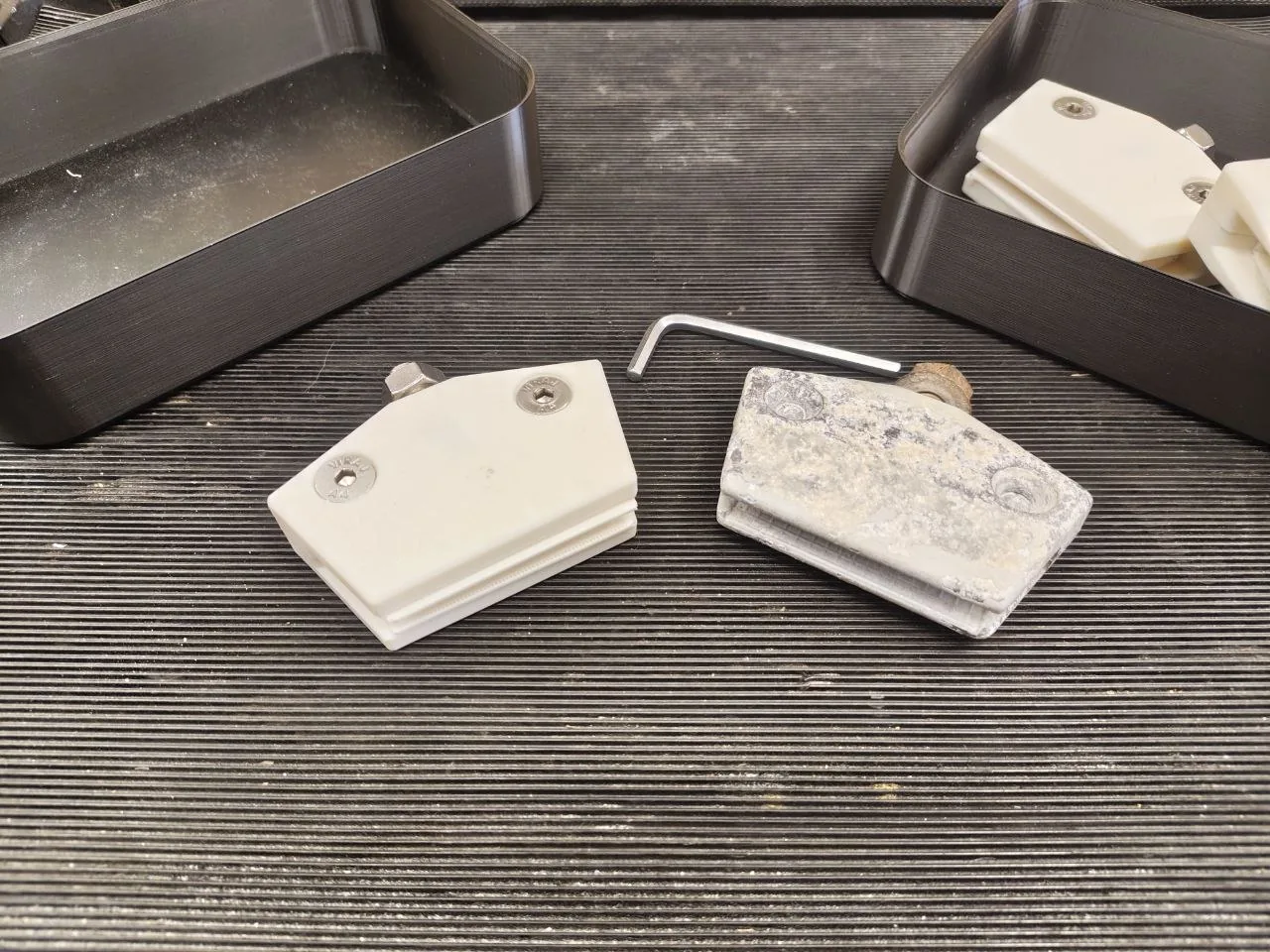

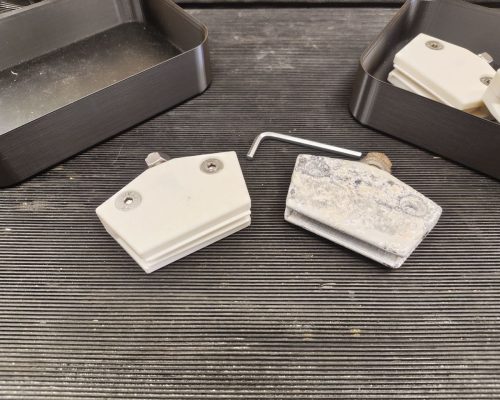

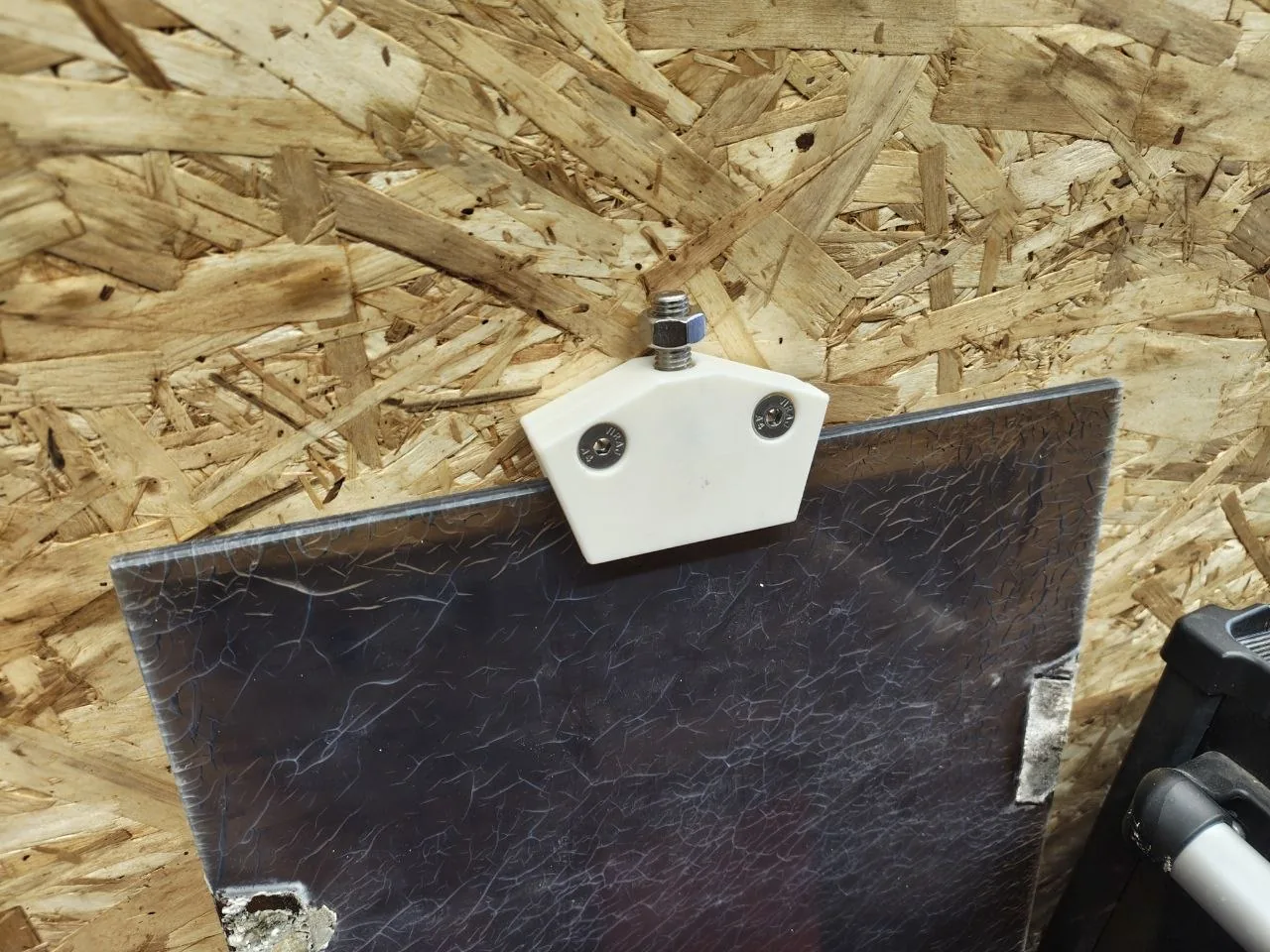

Nous avons étudié la pince existante afin d’en comprendre le fonctionnement et les contraintes. Cette analyse nous a permis de: relever les dimensions essentielles; prendre en compte l’épaisseur des vitrages en plexiglas; identifier les contraintes liées au vent marin et aux UV; conserver l’aspect visuel de la pièce d’origine.

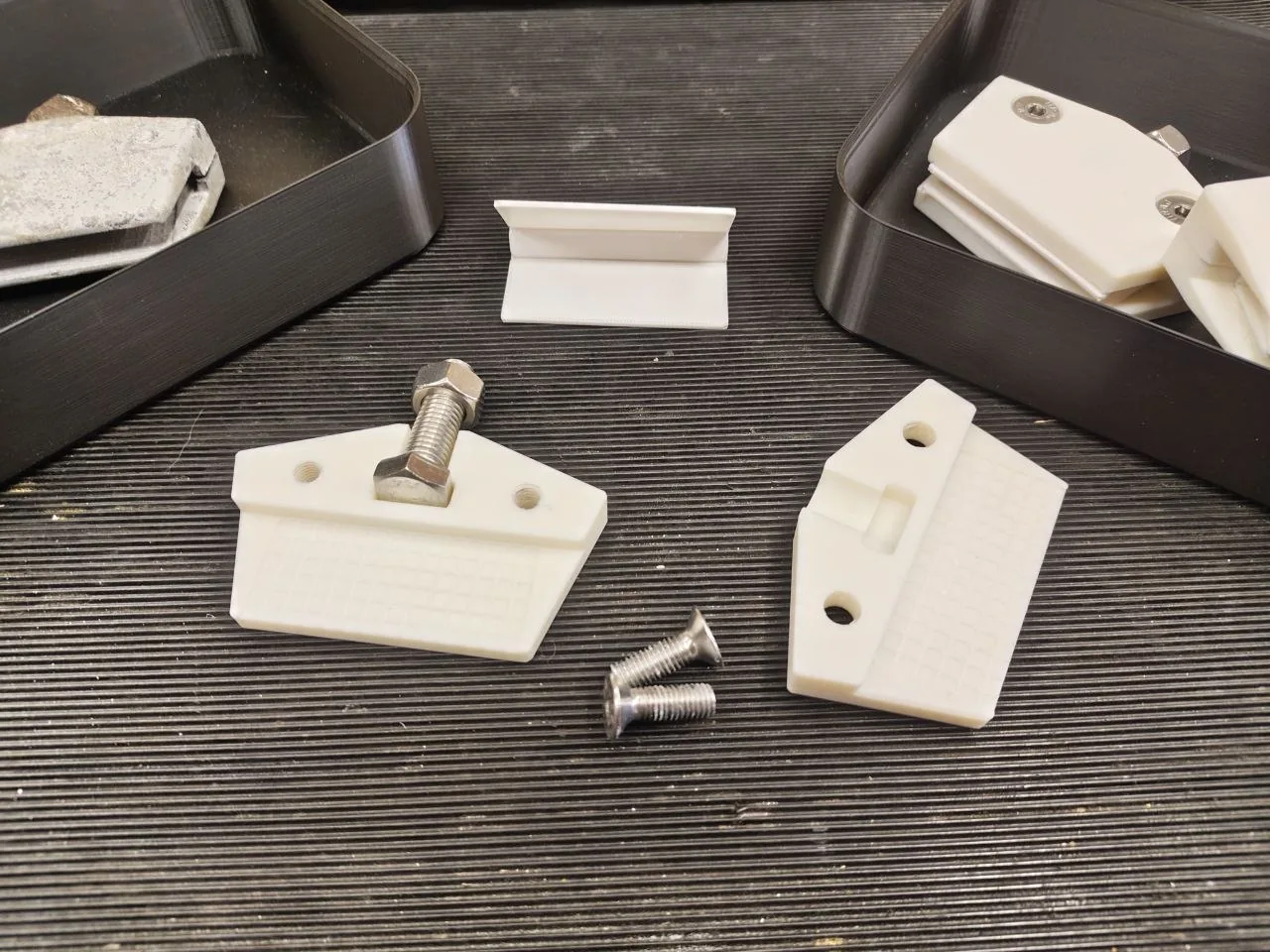

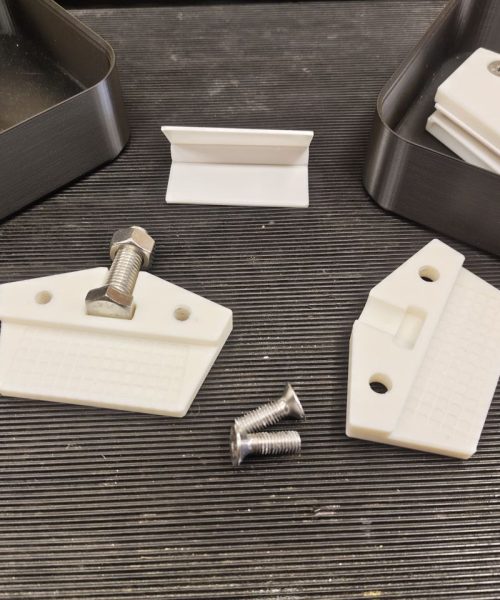

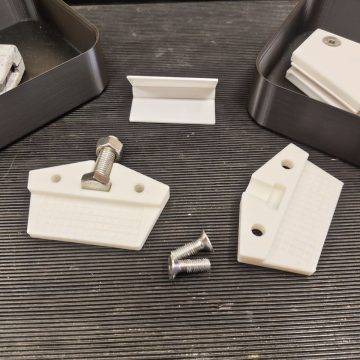

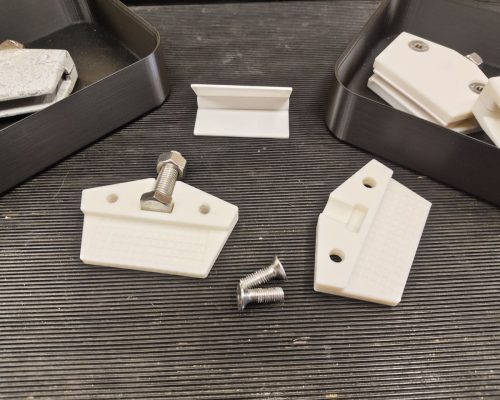

La nouvelle pince a été conçue en trois éléments: une partie avant; une partie arrière; un joint venant s’intercaler entre la pince et la vitre. L’ensemble est assemblé par visserie afin d’assurer un maintien fiable. Les pièces ont été fabriquées en ASA, un matériau particulièrement adapté aux applications extérieures grâce à son excellente résistance aux UV et aux intempéries.

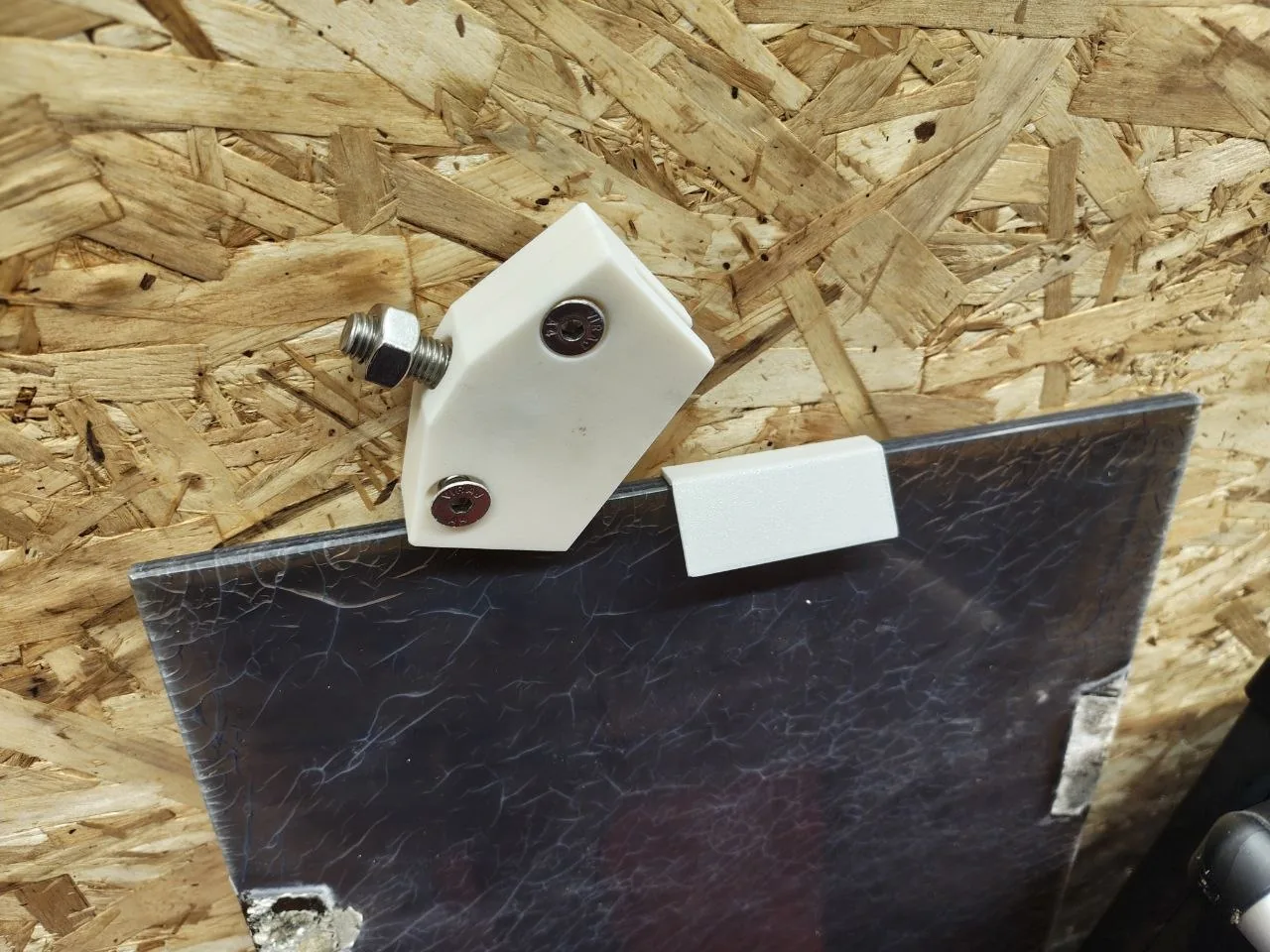

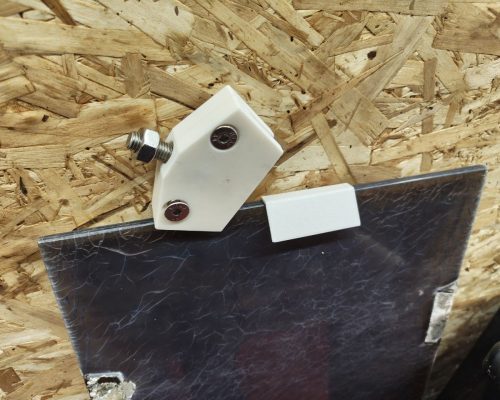

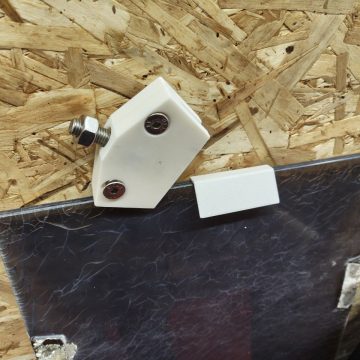

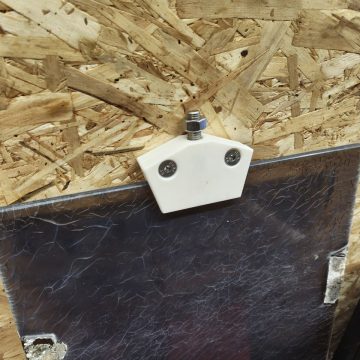

Pour simplifier le montage, les pinces ont été livrées préassemblées. Chaque ensemble comprend: la pince complète; le joint; la visserie installée. Quatre pinces ont été réalisées pour cette première intervention. À terme, les 56 pinces du balcon pourront être remplacées progressivement selon les besoins.
Grâce à la rétroconception et à l’impression 3D, il est possible de remplacer des pièces devenues introuvables sans modifier l’installation existante. En reproduisant fidèlement la pièce d’origine, tout en utilisant un matériau mieux adapté aux contraintes actuelles, cette solution permet de prolonger la durée de vie de l’installation tout en facilitant les remplacements futurs.
